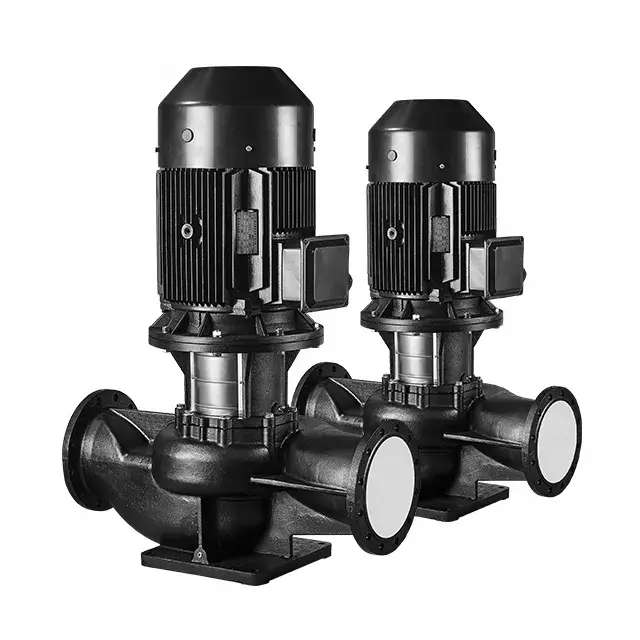

Batafsil tavsif: Вертикальный трубопроводный насос TD
Вертикальный трубопроводный насос TD — это промышленный одноступенчатый центробежный моноблочный насос типа In-Line (рядный) с «сухим» ротором. Эта серия (наиболее известная под брендом CNP и его аналогами) разработана для циркуляции больших объемов жидкости в технологических системах, отоплении и кондиционировании. В современной инженерной практике насосы серии TD выступают как более технологичный, тихий и энергоэффективный аналог классических линеек типа IRG/ISG. [1, 2, 3, 4, 5]
⚙️ Ключевые технические характеристики
Модельный ряд серии TD крайне широк и покрывает как локальные коммерческие, так и крупные магистральные задачи: [1]
- Диапазон подачи (расход): от 2 до 1200 м³/ч.
- Диапазон напора (давление): от 4,5 до 108 метров водяного столба.
- Мощность электродвигателя: от 0,37 кВт до 110–250 кВт (комплектуются стандартными двигателями TEFC).
- Температура перекачиваемой среды: от -15 °C до +110 °C / +120 °C.
- Рабочее давление корпуса: стандартное PN12 бар, специальное исполнение — до PN16 бар.
- Диаметр патрубков (вход/выход): соосные, равного диаметра от DN32 до DN250 мм. [1, 2, 3, 5]
🛠️ Конструктивные особенности и преимущества
- Быстросъемное картриджное уплотнение: Главное преимущество архитектуры TD перед старыми типами насосов. Наличие съемной жесткой муфты позволяет обслуживать, демонтировать торцевое уплотнение и гидравлическую часть без снятия тяжелого электродвигателя. Обслуживание крупных узлов может выполнять всего один человек. [1, 2, 3]
- Конструкция «In-Line»: Входной и выходной патрубки находятся на одной оси. Насос монтируется прямо в рассечку трубы как элемент арматуры (клапан), что экономит до 60% площади по сравнению с консольными горизонтальными агрегатами. [1, 2, 3]
- Сухой ротор: Электродвигатель полностью изолирован от перекачиваемой среды. За счет этого насос значительно менее чувствителен к наличию мелких примесей и качеству теплоносителя, чем циркуляционные насосы с «мокрым» ротором. [1, 2, 3]
- Материалы исполнения: Базовый корпус отливается из высокопрочного чугуна со специальным антикоррозийным покрытием. Рабочее колесо изготавливается из нержавеющей стали марки AISI 304 или чугуна (в зависимости от габаритов и модели). [1, 2]
- Пониженный уровень шума: За счет утолщенного жесткого вала и дублирующих подшипников в нижней части двигателя минимизируется вибрация, что позволяет ставить насосы в гражданских зданиях. []
🏭 Области применения
Насосы TD предназначены для транспортировки чистой, неагрессивной и невзрывоопасной воды без длинноволокнистых и крупных абразивных включений. Они незаменимы в следующих сферах: [1, 2]
- Системы ОВК (HVAC): Главный циркуляционный насос в контурах центрального отопления, котельных, вентиляции и кондиционирования больших зданий.
- Водоснабжение: Повышение давления в магистральных трубопроводах, подача и фильтрация воды в ЖКХ и промышленности.
- Технологические контуры: Системы водяного охлаждения оборудования, оборотное водоснабжение на заводах, подпитка контуров.
- Пожаротушение: В качестве жокей-насосов или основных насосов в стационарных дренчерных и спринклерных установках. [1, 2, 3]
Для точного подбора конкретной модели TD уточните, пожалуйста:
- Требуемую производительность (м³/ч) и напор (метры)
- Какая жидкость будет перекачиваться (чистая вода, гликолевый раствор, температура среды)
- Требуется ли комплектация насоса встроенным частотным преобразователем для регулировки оборотов
На основе этих параметров я помогу рассчитать рабочую точку и предложу точный артикул.
