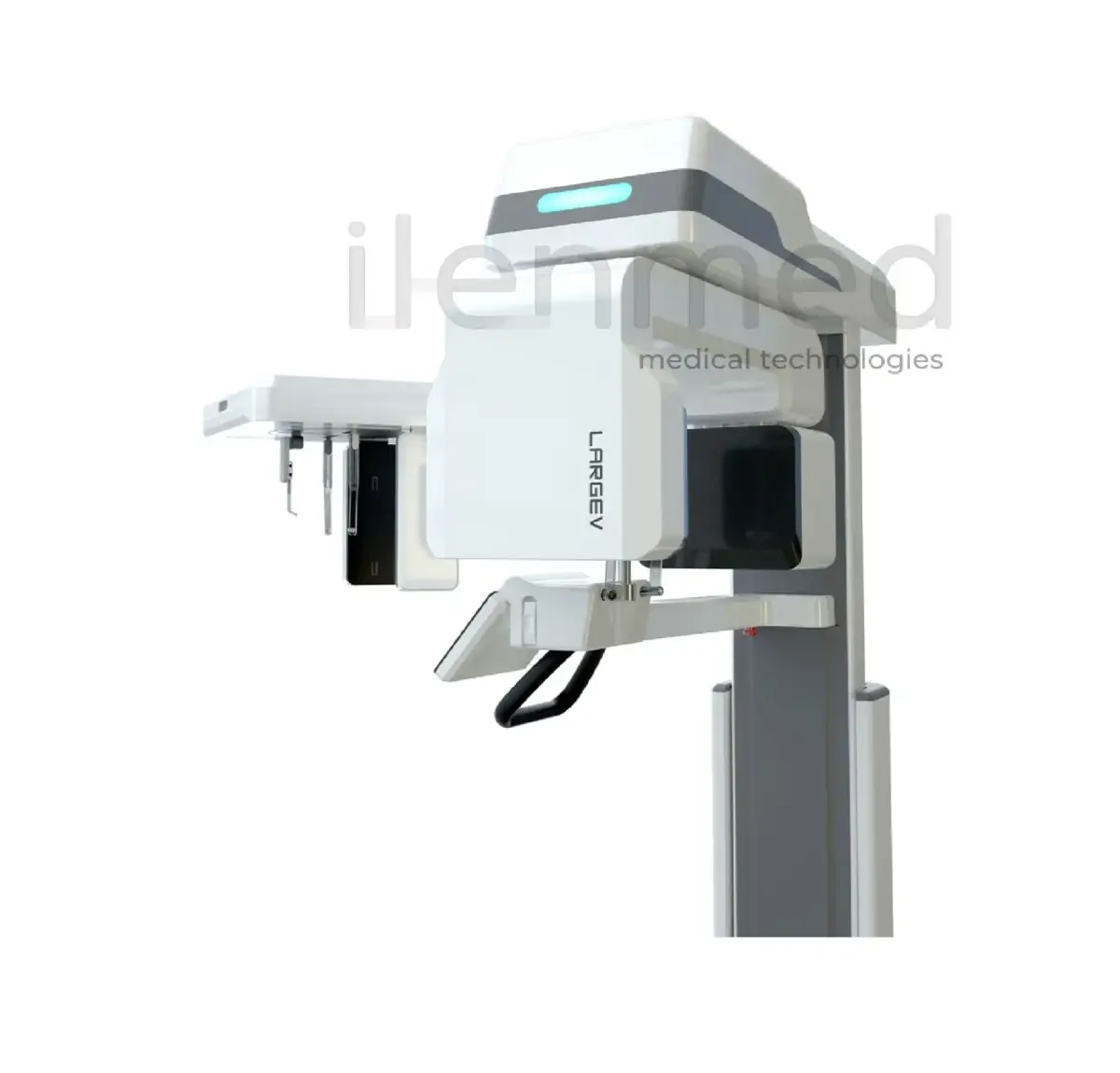

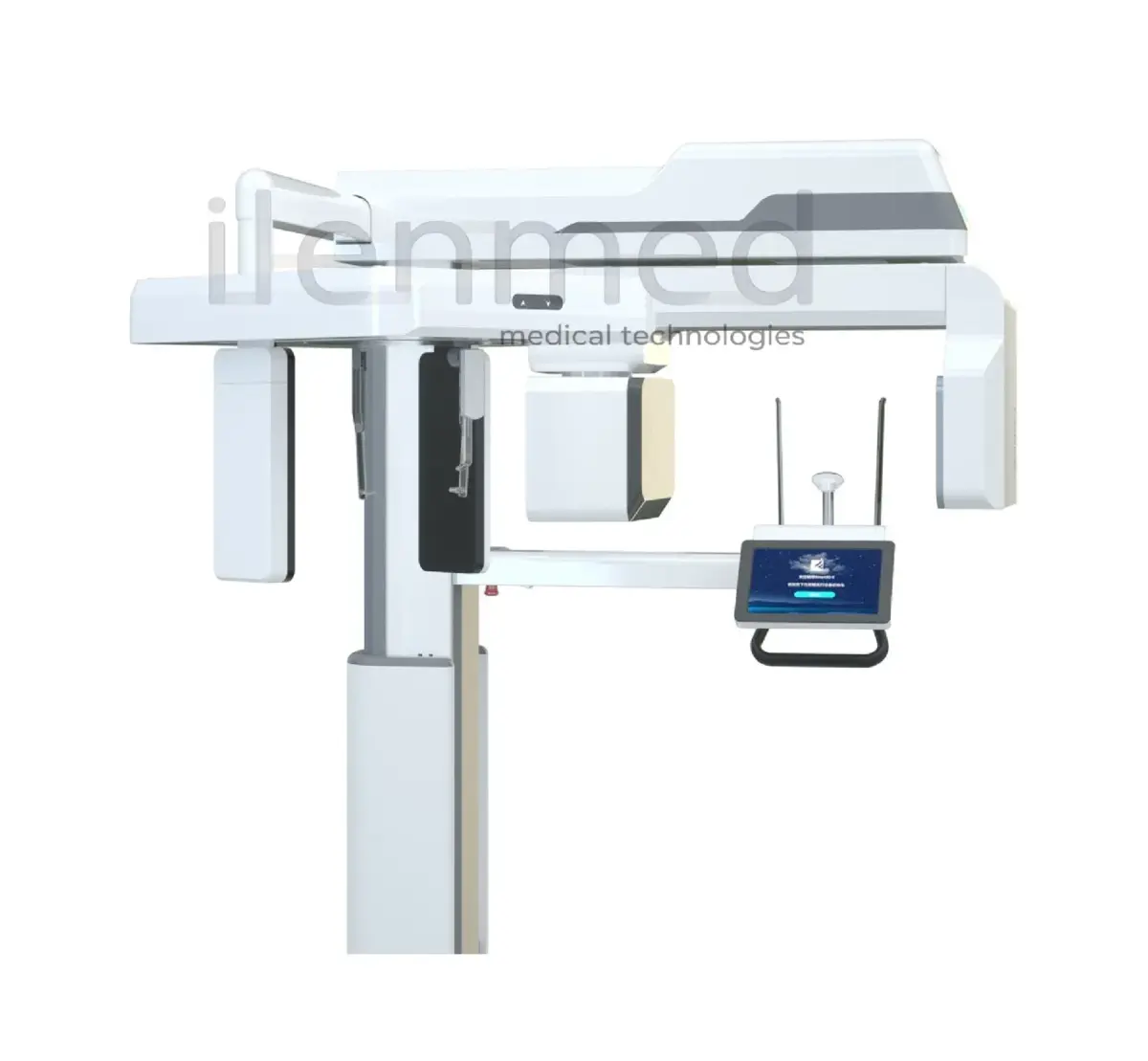

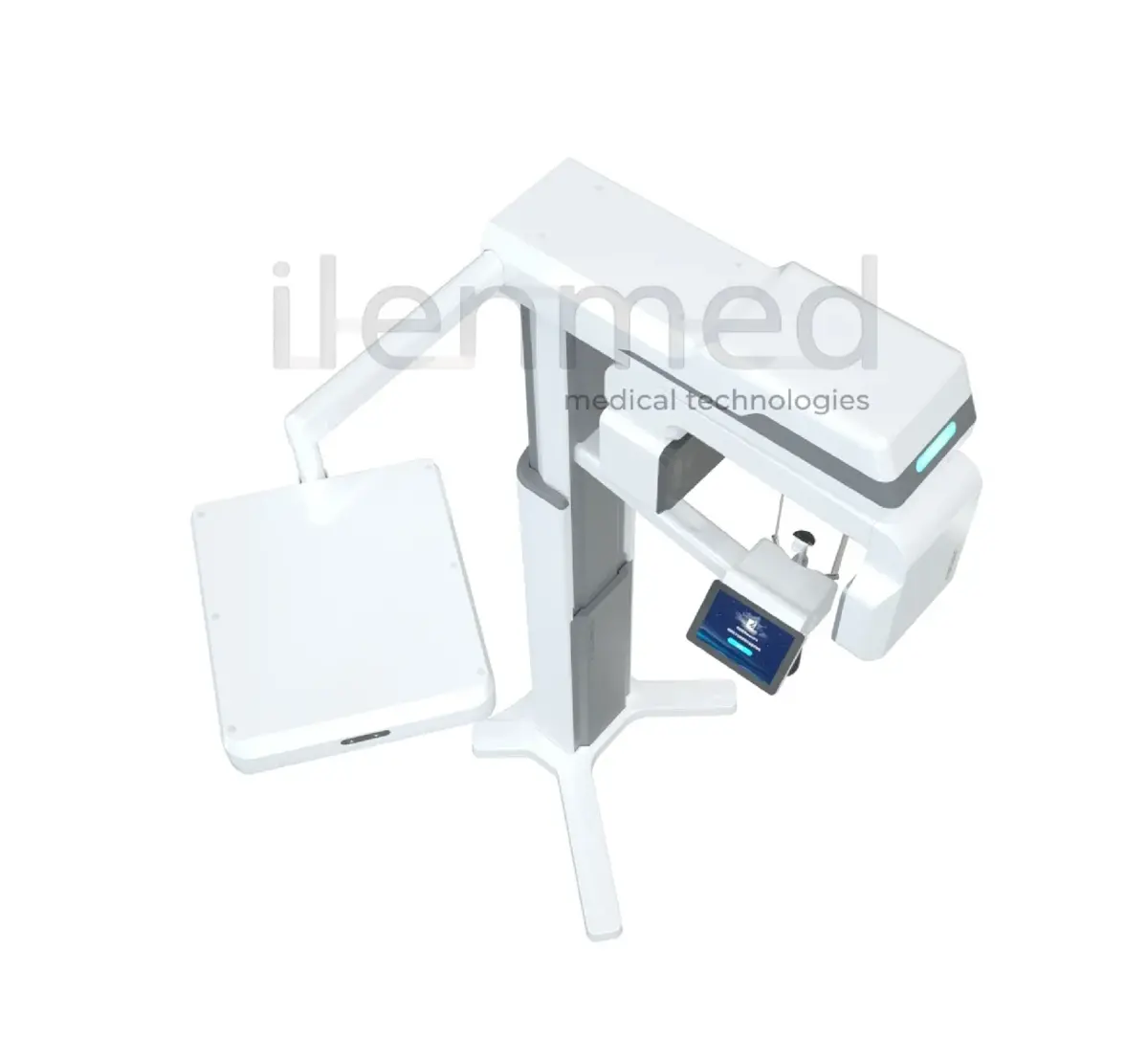

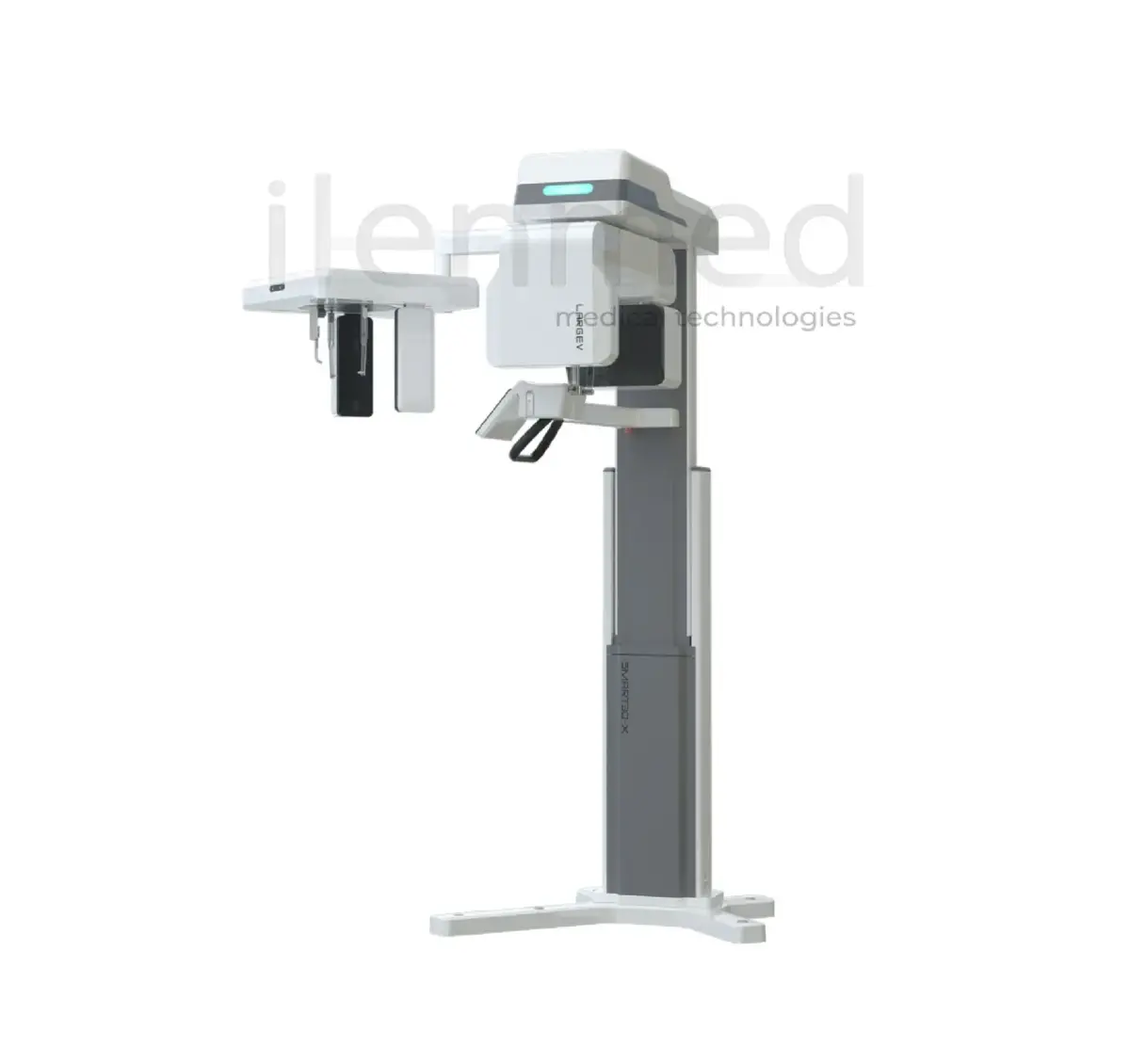

Подробное описание: Панорамная стоматологическая рентгеновская система SMART 3D-X
Многофункциональная стоматологическая рентген-система 3-в-1, объединяющая в одном устройстве:
- Конусно-лучевую компьютерную томографию (CBCT) для 3D-визуализации челюстно-лицевой области;
- Панорамную рентгенографию (PAN) для обзорных снимков зубов и челюстей;
- Цефалометрию (Ceph) для ортодонтического анализа (в конфигурации с цефалостатом).
Такая интеграция позволяет врачу проводить полный спектр диагностических исследований на одной платформе, что важно для планирования имплантологии, эндодонтии, ортодонтии и хирургического лечения.
Основные особенности
Многорежимность и гибкость
- 3-в-1 или даже 4-в-1 функциональность: CBCT + PAN + Ceph (опция) + иногда внутриротовые дополнительные режимы (зависит от исполнения комплекта).
- 360° сканирование с высокой плотностью кадров (≈800 кадров) обеспечивает плотный набор данных для качественной реконструкции 3D-изображения.
- Гибкие поля обзора (FOV) — выбор размеров зоны сканирования под задачу: от небольших областей (например, отдельные зубы) до больших областей челюстей (например, для планирования имплантации или TMJ).
Качество изображения
- Высокое разрешение до ≈2,0 пар линий на мм и размер вокселя ≈0,05–0,25 мм — это обеспечивает четкие 3D-изображения структуры костей и зубов.
- Мини-фокусная рентгеновская трубка (≈0,5 мм) — узкое фокусное пятно улучшает детализацию изображения.
- Алгоритмы реконструкции данных, включая методы на основе глубокого обучения (deep learning), повышают разрешение и помогают сэкономить дозу облучения.
- Система подавления артефактов от металла (T-MAR / TrueMAR) снижает помехи от протезов и имплантатов на изображениях.
Позиционирование и удобство
- Многочисленные лазерные индикаторы позиционирования для точного размещения пациента.
- Сенсорный панель управления и простой графический интерфейс сканирования.
- Возможность реконструкции панорамного снимка на основе 3D-данных.
Преимущества:
- Совмещает несколько типов рентген-изображений в одном устройстве (экономия места и средств).
- Высокое качество 3D-визуализации с возможностью точной диагностики и планирования лечения.
- Современные алгоритмы обработки, включая снижение артефактов и оптимизацию дозы облучения.
- Простота позиционирования пациента и четкая визуальная обратная связь при настройке сканирования.
Широко используется в стоматологической практике для:
- Имплантологии (планирование положения имплантатов);
- Ортодонтии (оцена зубных взаимоотношений и челюстно-лицевой структуры);
- Эндодонтии (оценка корневых каналов);
- Общей диагностике челюстно-лицевой области и патологий - зубы, пазухи, суставы и др.
Технические характеристики
|
№
|
Параметр
|
Значение
|
|
1
|
Тип аппарата
|
Стоматологская CBCT + PAN + Ceph система (3-в-1 / опционально 4-в-1)
|
|
2
|
Сканирование CBCT
|
360° полный оборот, ≈800 кадров
|
|
3
|
FOV (поля обзора)
|
Различные варианты (например, 5×8, 8×8, 12×10, 16×10, 15×10 см и др.)
|
|
4
|
Размер фокусного пятна (микрофокус)
|
≈0,5 мм
|
|
5
|
Разрешение изображения
|
до ≈2,0 пар линий на мм
|
|
6
|
Размер вокселя
|
≈0,05–0,25 мм (зависит от режима и FOV)
|
|
7
|
Режимы
|
3D (CBCT), Панорамный, Цефалометрический (Ceph), опции 2D/панорама
|
|
8
|
Методы обработки
|
Алгоритмы глубокого обучения, снижение металлических артефактов (T-MAR / TrueMAR)
|
|
9
|
Позиционирование
|
Лазерные указатели, регулируемые фиксаторы головы пациента
|
|
10
|
Дисплей/интерфейс
|
Сенсорное управление, визуальный интерфейс для настройки сканирования
|
