Batafsil tavsif: Rele ko‘rsatuvchi RУ‑21 – kontaktli indikator rele (AC/DC)

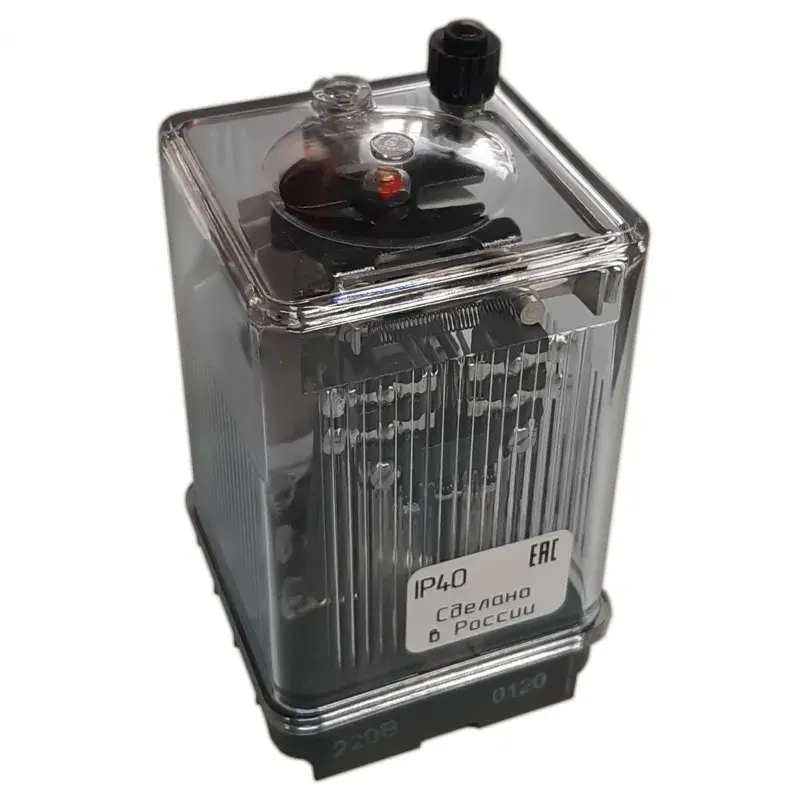

Реле ру-21-это индикаторное реле, используемое в качестве сигнала или индикатора в цепях защиты и автоматики в электрических сетях. Он работает в цепях переменного и постоянного тока с частотой 50 Гц и сообщает состояние через контакт.
Внутренняя конструкция имеет электромагнит, индикаторный флаг (стрелка) и 2 замыкающих контакта. Контакты восстанавливаются вручную-при этом флажок не открывается в положении циркуляции. Если в модели выбрана версия “-1", то вместе с флажком имеется технический возвратный контакт, который либо вручную, либо автоматически возвращается в исходное положение в течение 15 мс.
Климатический класс модели-UHL4/O4, диапазон рабочих температур -40 ℃ +55 °C (-20 ℃ +55 °C для переменного тока). Механическая прочность высокая-шкала М39, устойчивость к вибрационным нагрузкам 0,5 г, устойчивость к уколам. Устройство крепится к поверхности панели СНУРНЫМ способом, клеммные соединения выполняются спереди или сзади. Защита корпуса IP40, клеммный корпус IP00, общий размер ≈66×66×115 мм, вес ≈0,55 кг.
Для сигнализации RY‑21 ± индикатор флаг открывается белым цветом на черном фоне. Мощность контакта-до 2 а, 200 Вт для цепей переменного тока и 50 Вт для цепей постоянного тока. Это реле позволяет вам удобно работать с пластинами релейной защиты, системной панелью резервного копирования, пластиной термозащиты трансформатора и другими системами сигнализации.
Преимущества:
- Гибкость цепей переменного и постоянного тока
- Настраиваемый индикаторный флаг и ручной обратный контакт
- Большая механическая и электрическая прочность
- Широкая рабочая температура, IP40-обратная сила
- Простота установки и монтажа конструкции
В результате RY-21 является идеальным устройством для автоматической сигнализации, “погружения” в воду, обнаружения поломок и в качестве индикатора в этих системах, гарантируя длительную работу и стабильность.
