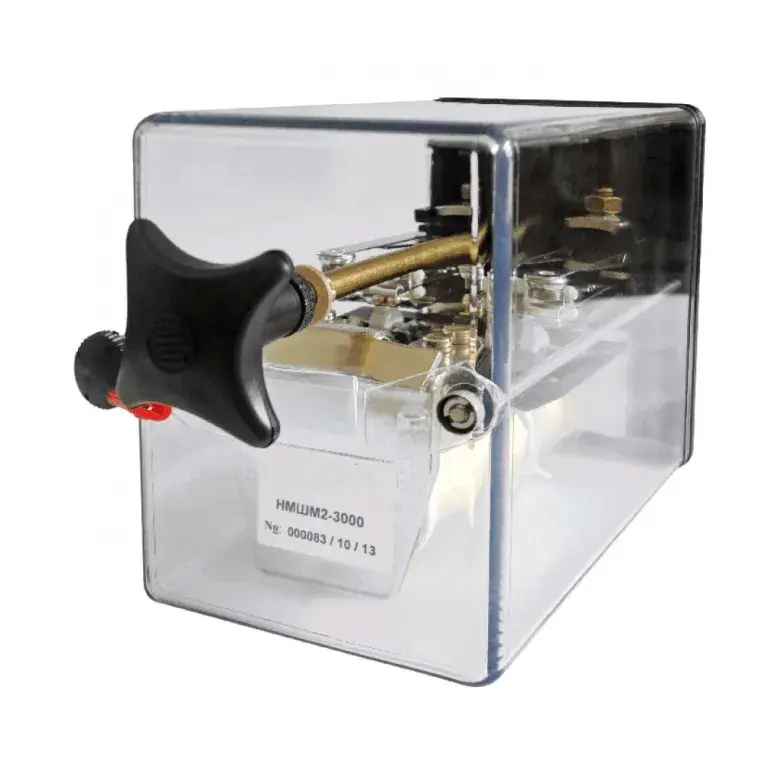

Batafsil tavsif: Elektromagnit neytral rele NMSHM2‑3000/UHL4 24 V
НМШМ2-3000-это реле нейтральной электромагнитной сигнализации, обеспечивающее передачу данных и безопасность в системах железнодорожной сигнализации, централизации и блокировки (STSB). Он имеет "гравитационный" механизм якоря, который удерживает контакты в замкнутом состоянии в присутствии тока и автоматически или вручную размыкается при отключении тока.
Технические характеристики:
- источник питания: 24 В постоянного тока (притяжение ≤ 16 в, запуск ≤ 5 в, максимальный подъем 45 в)
- конфигурация контактов: 4 сменных контакта (4 фута) — особенность серии НМШМ2
- корпус: прозрачный, без пластика — удобно для визуального контроля; предусмотрена возможность подключения вилки .
Механическая конструкция:
- габариты: 114 × 89 × 210 мм; вес ≤ 2,2 кг.
- климатические характеристики: -50 ℃ +60 °C, относительная влажность ≤ 90 % (20 °C), ≤ 70 % (40 °C)
- степень защиты: IP30 — защита от пыли, ударов и смешанных атак
Получение информации от контактов делится на технически надежное и по своей конфигурации. Принцип работы прост: якорь тянет сам себя и возвращается через рычаг или внутреннюю пружину при отключении напряжения. Этот механизм выполняет решающую функцию в системах блокировки и сигнализации СТБ.
Еще одним преимуществом серии НМШМ2 — 3000 является высокая надежность, низкое контактное сопротивление и визуально прозрачный корпус, что обеспечивает большое удобство использования при технических осмотрах и сборке.
