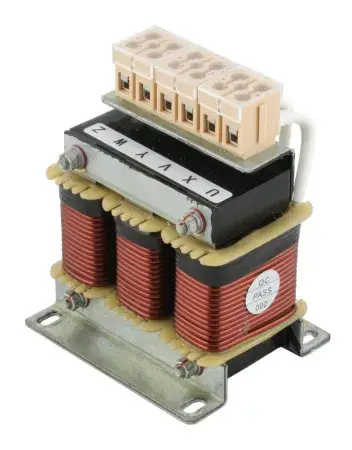

Batafsil tavsif: Дроссель трехфазный ZC-OCL-1,5
Трехфазный дроссель ZC-OCL-1,5 предназначен для установки во входных и выходных цепях преобразователей частоты. Устройство применяется для защиты преобразователя частоты от скачков напряжения и тока, снижения гармонических искажений, уменьшения помех и повышения надежности работы электропривода.
Выходной дроссель ZC-OCL-1,5 также используется для защиты изоляции двигателя при большой длине кабеля между преобразователем частоты и электродвигателем.
Основные параметры
| Параметр |
Значение |
| Модель |
ZC-OCL-1,5 |
| Тип |
Трехфазный дроссель |
| Серия |
ZC-OCL |
| Назначение |
Для преобразователей частоты |
| Мощность преобразователя |
1,5 кВт |
| Номинальный ток |
5 А |
| Индуктивность |
1,4 мГн |
| Напряжение сети |
380 В, 50/60 Гц |
| Степень защиты |
IP00 |
| Класс изоляции |
F (155 °C) |
Технические характеристики
| Характеристика |
Значение |
| Количество фаз |
3 |
| Номинальная мощность |
1,5 кВт |
| Номинальный ток |
5 А |
| Индуктивность |
1,4 мГн |
| Рабочее напряжение |
380 В AC |
| Частота |
50/60 Гц |
| Электрическая прочность изоляции |
3000 В, 50 Гц |
| Рабочая температура |
-25…+45 °C |
| Влажность |
до 90% без конденсата |
| Перегрев |
45 °C |
| Размеры |
115 × 89 × 135 мм |
| Крепеж |
6 × 11 мм |
Комплектация
- Трехфазный дроссель ZC-OCL-1,5
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего нужен ZC-OCL-1,5?
Для защиты преобразователя частоты, уменьшения токовых скачков и снижения помех в электрической сети.
2. Для какого преобразователя частоты подходит?
Для преобразователей частоты мощностью 1,5 кВт.
3. Какой номинальный ток дросселя?
Номинальный ток составляет 5 А.
4. Какая индуктивность модели ZC-OCL-1,5?
Индуктивность составляет 1,4 мГн.
5. Можно ли устанавливать его на выходе преобразователя?
Да, применяется как выходной дроссель для защиты двигателя и кабельной линии.
