Batafsil tavsif: Дроссель трехфазный ZC-OCL-2,2

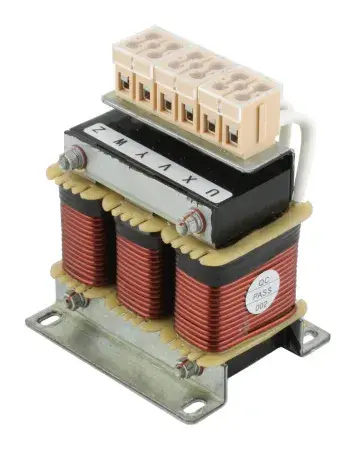

Трехфазный дроссель ZC-OCL-2,2 предназначен для применения совместно с преобразователями частоты мощностью 2,2 кВт. Устройство используется во входных и выходных цепях ПЧ для снижения сетевых помех, защиты силовых элементов, уменьшения гармонических искажений и повышения надежности работы электропривода.
Дроссель помогает ограничить скачки тока, снизить влияние импульсных перенапряжений и улучшить качество питания преобразователя частоты. Может применяться как входной или выходной реактор для защиты двигателя и кабельной линии.
Основные параметры
| Параметр |
Значение |
| Модель |
ZC-OCL-2,2 |
| Тип |
Трехфазный дроссель |
| Серия |
ZC-OCL |
| Назначение |
Для преобразователей частоты |
| Мощность преобразователя |
2,2 кВт |
| Номинальный ток |
7 А |
| Индуктивность |
1 мГн |
| Напряжение сети |
380 В, 50/60 Гц |
| Степень защиты |
IP00 |
| Класс изоляции |
F (155 °C) |
Технические характеристики
| Характеристика |
Значение |
| Количество фаз |
3 |
| Рабочее напряжение |
380 В AC |
| Частота сети |
50/60 Гц |
| Номинальная мощность |
2,2 кВт |
| Номинальный ток |
7 А |
| Индуктивность |
1 мГн |
| Электрическая прочность изоляции |
3000 В, 50 Гц |
| Рабочая температура |
-25…+45 °C |
| Влажность |
до 90% без конденсата |
| Перегрев |
45 °C |
| Размеры |
115 × 90 × 89 × 135 мм |
| Крепежные отверстия |
6 × 11 мм |
Комплектация
- Трехфазный дроссель ZC-OCL-2,2
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего нужен ZC-OCL-2,2?
Для защиты преобразователя частоты от помех, скачков тока и перенапряжений.
2. Для какого преобразователя частоты подходит?
Для преобразователей частоты мощностью 2,2 кВт.
3. Какой номинальный ток у модели?
Номинальный ток составляет 7 А.
4. Какая индуктивность дросселя?
Индуктивность составляет 1 мГн.
5. Можно ли использовать на выходе преобразователя?
Да, применяется для защиты двигателя и кабельной линии при работе с ПЧ.
