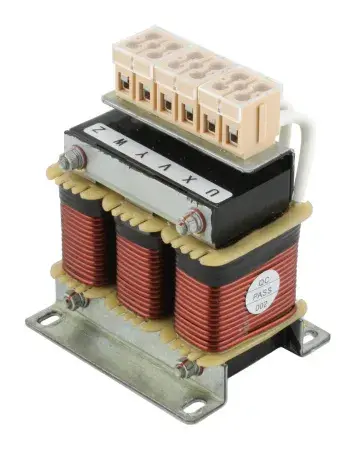

Batafsil tavsif: Дроссель трехфазный ZC-OCL-3,7
Трехфазный дроссель ZC-OCL-3,7 предназначен для работы совместно с преобразователями частоты мощностью 3,7 кВт. Используется в силовых цепях преобразователей частоты для снижения импульсных перенапряжений, уменьшения гармонических искажений, защиты двигателя и повышения надежности электропривода.
Дроссель может применяться как входной или выходной (моторный) реактор. При установке на выходе преобразователя он снижает влияние длинных кабельных линий и защищает изоляцию электродвигателя.
Основные параметры
| Параметр |
Значение |
| Модель |
ZC-OCL-3,7 |
| Тип |
Трехфазный дроссель |
| Серия |
ZC-OCL |
| Назначение |
Для преобразователей частоты |
| Мощность преобразователя |
3,7 кВт |
| Номинальный ток |
10 А |
| Индуктивность |
0,7 мГн |
| Напряжение сети |
380 В, 50/60 Гц |
| Степень защиты |
IP00 |
| Класс изоляции |
F (155 °C) |
Технические характеристики
| Характеристика |
Значение |
| Количество фаз |
3 |
| Рабочее напряжение |
380 В AC |
| Частота сети |
50/60 Гц |
| Номинальная мощность |
3,7 кВт |
| Номинальный ток |
10 А |
| Индуктивность |
0,7 мГн |
| Электрическая прочность изоляции |
3000 В, 50 Гц |
| Рабочая температура |
-25…+45 °C |
| Относительная влажность |
до 90% без конденсата |
| Перегрев |
45 °C |
| Габариты |
115 × 90 × 89 × 135 мм |
| Крепежные отверстия |
6 × 11 мм |
| Материал обмотки |
Медь |
Комплектация
- Трехфазный дроссель ZC-OCL-3,7
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего используется ZC-OCL-3,7?
Для защиты преобразователей частоты, снижения помех и стабилизации работы электропривода.
2. Для какого преобразователя частоты подходит?
Для преобразователей частоты мощностью 3,7 кВт.
3. Какой номинальный ток у модели ZC-OCL-3,7?
Номинальный ток составляет 10 А.
4. Какая индуктивность дросселя?
Индуктивность составляет 0,7 мГн.
5. Можно ли использовать как выходной дроссель?
Да, применяется как моторный дроссель для защиты двигателя и кабельной линии.
