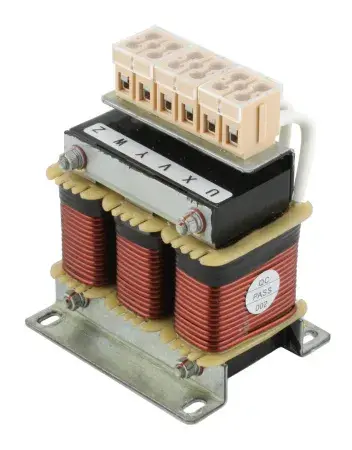

Batafsil tavsif: Дроссель трехфазный ZC-OCL-5,5
Трехфазный дроссель ZC-OCL-5,5 предназначен для использования совместно с преобразователями частоты мощностью 5,5 кВт. Применяется во входных и выходных силовых цепях ПЧ для снижения импульсных перенапряжений, уменьшения гармонических искажений, защиты двигателя и повышения надежности электропривода.
Дроссель серии ZC-OCL может использоваться как сетевой входной реактор или выходной моторный дроссель. Он снижает влияние нестабильности питающей сети, защищает преобразователь частоты и уменьшает вероятность повреждения двигателя при длинных кабельных линиях.
Основные параметры
| Параметр |
Значение |
| Модель |
ZC-OCL-5,5 |
| Тип |
Трехфазный дроссель |
| Серия |
ZC-OCL |
| Назначение |
Для преобразователей частоты |
| Мощность преобразователя |
5,5 кВт |
| Номинальный ток |
15 А |
| Индуктивность |
0,47 мГн |
| Напряжение сети |
380 В, 50/60 Гц |
| Степень защиты |
IP00 |
| Класс изоляции |
F (155 °C) |
Технические характеристики
| Характеристика |
Значение |
| Количество фаз |
3 |
| Рабочее напряжение |
380 В AC |
| Частота сети |
50/60 Гц |
| Номинальная мощность |
5,5 кВт |
| Номинальный ток |
15 А |
| Индуктивность |
0,47 мГн |
| Электрическая прочность изоляции |
3000 В, 50 Гц |
| Рабочая температура |
-25…+45 °C |
| Относительная влажность |
до 90% без конденсата |
| Перегрев |
45 °C |
| Размеры |
115 × 90 × 89 × 135 мм |
| Крепежные отверстия |
6 × 11 мм |
| Материал обмотки |
Медь |
Комплектация
- Трехфазный дроссель ZC-OCL-5,5
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего нужен ZC-OCL-5,5?
Для защиты преобразователя частоты от скачков напряжения, снижения помех и улучшения работы электропривода.
2. Для какого преобразователя частоты подходит данный дроссель?
Для преобразователей частоты мощностью 5,5 кВт.
3. Какой номинальный ток у ZC-OCL-5,5?
Номинальный ток составляет 15 А.
4. Какая индуктивность модели?
Индуктивность составляет 0,47 мГн.
5. Можно ли устанавливать на выходе преобразователя частоты?
Да, применяется как выходной моторный дроссель для защиты двигателя и кабельной линии.
