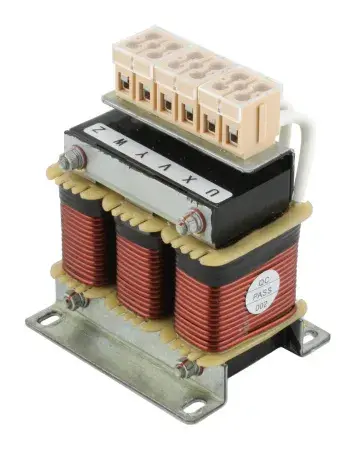

Batafsil tavsif: Дроссель трехфазный ZC-OCL-7,5
Трехфазный дроссель ZC-OCL-7,5 предназначен для применения совместно с преобразователями частоты мощностью 7,5 кВт. Используется для защиты входных и выходных силовых цепей преобразователя, снижения гармонических искажений, уменьшения сетевых помех и повышения надежности работы электродвигателя.
Дроссель серии ZC-OCL может использоваться как входной сетевой реактор или выходной моторный дроссель. Он ограничивает скачки тока, снижает влияние импульсных перенапряжений и помогает защитить преобразователь частоты и двигатель.
Основные параметры
| Параметр |
Значение |
| Модель |
ZC-OCL-7,5 |
| Тип |
Трехфазный дроссель |
| Серия |
ZC-OCL |
| Назначение |
Для преобразователей частоты |
| Мощность преобразователя |
7,5 кВт |
| Номинальный ток |
20 А |
| Индуктивность |
0,35 мГн |
| Напряжение питания |
380 В |
| Частота сети |
50/60 Гц |
| Степень защиты |
IP00 |
| Класс изоляции |
F (155 °C) |
Технические характеристики
| Характеристика |
Значение |
| Количество фаз |
3 |
| Рабочее напряжение |
380 В AC |
| Частота сети |
50/60 Гц |
| Номинальная мощность |
7,5 кВт |
| Номинальный ток |
20 А |
| Индуктивность |
0,35 мГн |
| Электрическая прочность изоляции |
3000 В, 50 Гц |
| Рабочая температура |
-25…+45 °C |
| Относительная влажность |
до 90% без конденсата |
| Класс изоляции |
F |
| Перегрев |
45 °C |
| Габариты |
115 × 90 × 89 × 135 мм |
| Крепежные отверстия |
6 × 11 мм |
Комплектация
- Трехфазный дроссель ZC-OCL-7,5
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего нужен дроссель ZC-OCL-7,5?
Для защиты преобразователя частоты, снижения помех и улучшения качества работы электропривода.
2. Для какого преобразователя частоты подходит ZC-OCL-7,5?
Для преобразователей частоты мощностью 7,5 кВт.
3. Какой номинальный ток у модели ZC-OCL-7,5?
Номинальный ток составляет 20 А.
4. Какая индуктивность у дросселя?
Индуктивность составляет 0,35 мГн.
5. Можно ли использовать его на выходе преобразователя?
Да, применяется как моторный выходной дроссель для защиты двигателя и кабельной линии.
