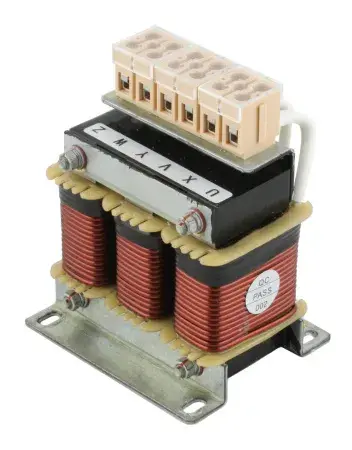

Batafsil tavsif: Дроссель трехфазный ZC-OCL-11
Трехфазный дроссель ZC-OCL-11 предназначен для применения с преобразователями частоты мощностью 11 кВт. Используется в силовых цепях частотных преобразователей для защиты оборудования от импульсных перенапряжений, снижения гармонических искажений, уменьшения сетевых помех и повышения надежности работы электродвигателей.
Дроссель серии ZC-OCL может применяться как входной сетевой реактор или выходной моторный дроссель. Он снижает токовые скачки, улучшает качество питания преобразователя и помогает защитить двигатель при работе с длинными кабельными линиями.
Основные параметры
| Параметр |
Значение |
| Модель |
ZC-OCL-11 |
| Тип |
Трехфазный дроссель |
| Серия |
ZC-OCL |
| Назначение |
Для преобразователей частоты |
| Мощность преобразователя |
11 кВт |
| Номинальный ток |
30 А |
| Индуктивность |
0,23 мГн |
| Напряжение питания |
380 В AC |
| Частота сети |
50/60 Гц |
| Степень защиты |
IP00 |
| Класс изоляции |
F (155 °C) |
Технические характеристики
| Характеристика |
Значение |
| Количество фаз |
3 |
| Рабочее напряжение |
380 В AC |
| Номинальная мощность |
11 кВт |
| Номинальный ток |
30 А |
| Индуктивность |
0,235 мГн |
| Электрическая прочность изоляции |
3000 В, 50 Гц |
| Рабочая температура |
-25…+45 °C |
| Влажность |
до 90% без конденсата |
| Класс изоляции |
F |
| Степень защиты |
IP00 |
| Габаритные размеры |
155 × 95 × 130 мм |
| Монтажные отверстия |
6 × 15 мм |
| Масса |
около 5 кг |
Комплектация
- Трехфазный дроссель ZC-OCL-11
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего нужен ZC-OCL-11?
Для защиты преобразователя частоты, снижения помех и повышения стабильности работы электропривода.
2. Для какого преобразователя частоты подходит?
Для преобразователей частоты мощностью 11 кВт.
3. Какой номинальный ток у модели ZC-OCL-11?
Номинальный ток составляет 30 А.
4. Какая индуктивность дросселя?
Индуктивность составляет 0,235 мГн.
5. Можно ли использовать на выходе преобразователя?
Да, применяется как выходной моторный дроссель для защиты двигателя и кабельной линии.
