Batafsil tavsif: Дроссель трехфазный ZC-OCL-75

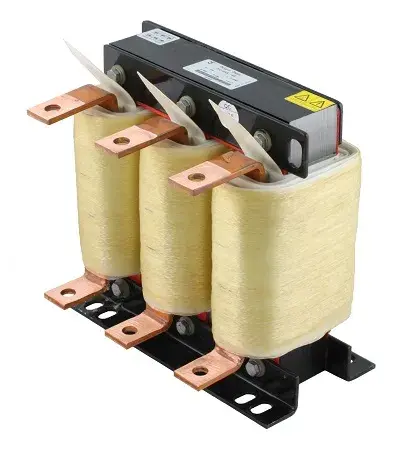

Трехфазный дроссель ZC-OCL-75 предназначен для работы с преобразователями частоты мощностью 75 кВт. Применяется во входных и выходных силовых цепях преобразователей частоты для снижения гармонических искажений, защиты оборудования от импульсных перенапряжений, уменьшения электромагнитных помех и повышения надежности электропривода.
Дроссель серии ZC-OCL устанавливается последовательно в силовую цепь. Может использоваться как входной сетевой реактор или выходной моторный дроссель между частотным преобразователем и электродвигателем.
Основные параметры
| Параметр |
Значение |
| Модель |
ZC-OCL-75 |
| Тип |
Трехфазный дроссель |
| Серия |
ZC-OCL |
| Мощность преобразователя частоты |
75 кВт |
| Номинальный ток |
200 А |
| Индуктивность |
0,035 мГн |
| Напряжение питания |
380 В AC |
| Частота сети |
50/60 Гц |
| Степень защиты |
IP00 |
| Класс изоляции |
F (155 °C) |
Технические характеристики
| Характеристика |
Значение |
| Количество фаз |
3 |
| Рабочее напряжение |
380 В AC |
| Мощность |
75 кВт |
| Номинальный ток |
200 А |
| Индуктивность |
0,035 мГн |
| Электрическая прочность изоляции |
3000 В, 50 Гц |
| Рабочая температура |
-25…+45 °C |
| Относительная влажность |
до 90% без конденсата |
| Класс изоляции |
F |
| Степень защиты |
IP00 |
| Габаритные размеры |
230 × 170 × 220 мм |
Комплектация
- Трехфазный дроссель ZC-OCL-75
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего используется ZC-OCL-75?
Для защиты преобразователей частоты и электродвигателей от токовых скачков, помех и гармонических искажений.
2. Для какого преобразователя частоты подходит?
Для преобразователей частоты мощностью 75 кВт.
3. Какой номинальный ток у модели ZC-OCL-75?
Номинальный ток составляет 200 А.
4. Какая индуктивность дросселя?
Индуктивность составляет 0,035 мГн.
5. Можно ли использовать его на выходе частотного преобразователя?
Да, применяется как выходной моторный дроссель для защиты двигателя и кабельной линии.
