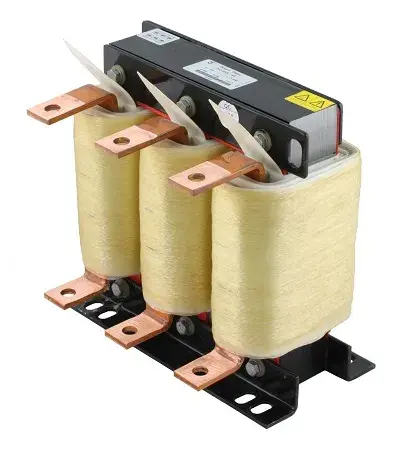

Batafsil tavsif: Дроссель трехфазный ZC-OCL-132
Трехфазный дроссель ZC-OCL-132 предназначен для работы с преобразователями частоты мощностью 132 кВт. Используется в силовых цепях частотных преобразователей для защиты оборудования от импульсных перенапряжений, снижения гармонических искажений тока, уменьшения электромагнитных помех и повышения надежности работы электропривода.
Дроссель серии ZC-OCL устанавливается последовательно в цепь питания преобразователя частоты или между преобразователем и электродвигателем. Он помогает снизить нагрузку на силовые элементы, улучшить качество питающей сети и увеличить срок службы оборудования.
Основные параметры
| Параметр |
Значение |
| Модель |
ZC-OCL-132 |
| Тип |
Трехфазный дроссель |
| Серия |
ZC-OCL |
| Мощность преобразователя |
132 кВт |
| Номинальный ток |
290 А |
| Индуктивность |
0,024 мГн |
| Напряжение питания |
380 В AC |
| Частота сети |
50/60 Гц |
| Количество фаз |
3 |
| Степень защиты |
IP00 |
| Класс изоляции |
F (155 °C) |
Технические характеристики
| Характеристика |
Значение |
| Рабочее напряжение |
380 В AC |
| Частота |
50/60 Гц |
| Мощность преобразователя |
132 кВт |
| Номинальный ток |
290 А |
| Индуктивность |
0,024 мГн |
| Электрическая прочность изоляции |
3000 В, 50 Гц |
| Рабочая температура |
-25…+45 °C |
| Относительная влажность |
≤90% без конденсата |
| Класс изоляции |
F |
| Степень защиты |
IP00 |
| Габаритные размеры |
290 × 214 × 200 мм |
| Монтажные отверстия |
11 × 18 мм |
Комплектация
- Трехфазный дроссель ZC-OCL-132
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего применяется ZC-OCL-132?
Используется для защиты преобразователей частоты и электродвигателей от токовых перегрузок, гармонических искажений и сетевых помех.
2. Для какого оборудования подходит этот дроссель?
Для преобразователей частоты мощностью 132 кВт с питанием 380 В.
3. Какой ток выдерживает ZC-OCL-132?
Номинальный ток составляет 290 А.
4. Какая индуктивность у модели ZC-OCL-132?
Индуктивность составляет 0,024 мГн.
5. Можно ли использовать дроссель на выходе частотного преобразователя?
Да, серия ZC-OCL применяется как сетевой или моторный дроссель в системах с частотными преобразователями.
