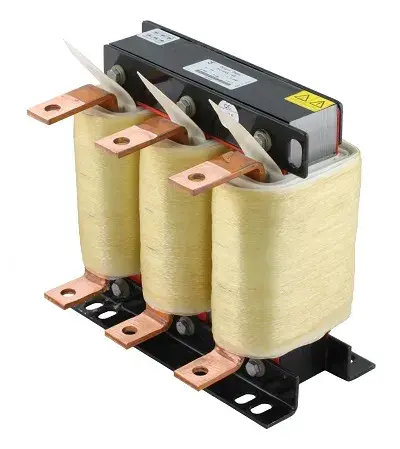

Batafsil tavsif: Дроссель трехфазный ZC-OCL-160
Трехфазный дроссель ZC-OCL-160 предназначен для работы с преобразователями частоты мощностью 160 кВт. Применяется в силовых цепях частотных преобразователей для снижения гармонических искажений, защиты от импульсных перенапряжений, уменьшения токовых бросков и повышения надежности электропривода.
Дроссель серии ZC-OCL устанавливается на входе преобразователя частоты как сетевой реактор или на выходе между преобразователем и электродвигателем для защиты двигателя и кабельной линии.
Основные параметры
| Параметр |
Значение |
| Модель |
ZC-OCL-160 |
| Тип |
Трехфазный дроссель |
| Серия |
ZC-OCL |
| Мощность преобразователя |
160 кВт |
| Номинальный ток |
330 А |
| Индуктивность |
0,021 мГн |
| Напряжение питания |
380 В AC |
| Частота сети |
50/60 Гц |
| Количество фаз |
3 |
| Степень защиты |
IP00 |
| Класс изоляции |
F (155 °C) |
Технические характеристики
| Характеристика |
Значение |
| Рабочее напряжение |
380 В AC |
| Мощность преобразователя |
160 кВт |
| Номинальный ток |
330 А |
| Индуктивность |
0,021 мГн |
| Электрическая прочность изоляции |
3000 В, 50 Гц |
| Рабочая температура |
-25…+45 °C |
| Относительная влажность |
до 90% без конденсата |
| Класс изоляции |
F |
| Степень защиты |
IP00 |
| Габаритные размеры |
290 × 214 × 200 мм |
| Монтажные отверстия |
11 × 18 мм |
Комплектация
- Трехфазный дроссель ZC-OCL-160
- Паспорт изделия
- Руководство по эксплуатации
- Заводская упаковка
Часто задаваемые вопросы
1. Для чего нужен ZC-OCL-160?
Для защиты преобразователя частоты и электродвигателя от токовых скачков, сетевых помех и гармонических искажений.
2. Для какого преобразователя частоты подходит?
Для преобразователей частоты мощностью 160 кВт с напряжением питания 380 В.
3. Какой номинальный ток у модели ZC-OCL-160?
Номинальный ток составляет 330 А.
4. Какая индуктивность дросселя?
Индуктивность составляет 0,021 мГн.
5. Можно ли использовать ZC-OCL-160 на выходе частотного преобразователя?
Да, он может использоваться как выходной моторный дроссель для защиты двигателя при длинных кабельных линиях и тяжелых режимах работы.
